1×1000Base-X SFP-Port, 6×10/100/1000Base-T(X) RJ45-Ports, 2×2,4-GHz-Antennen, 1×5-GHz-Antenne

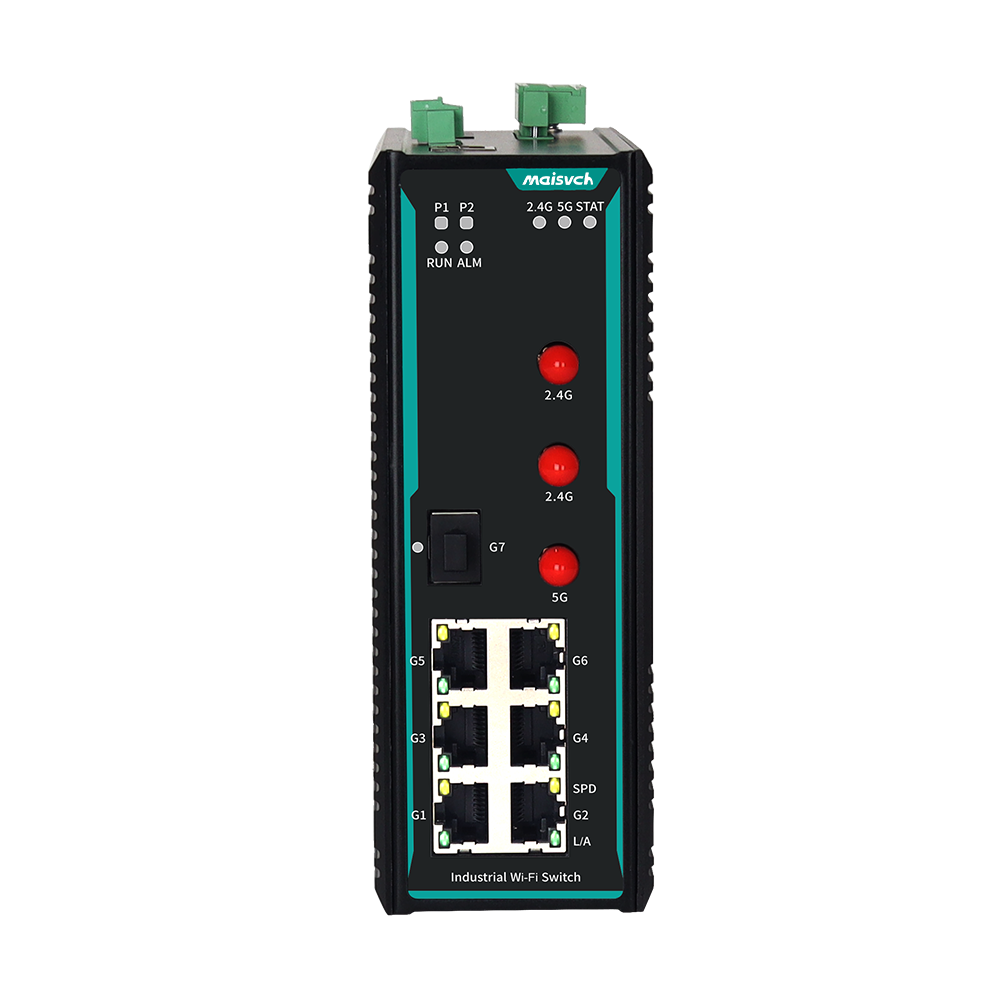

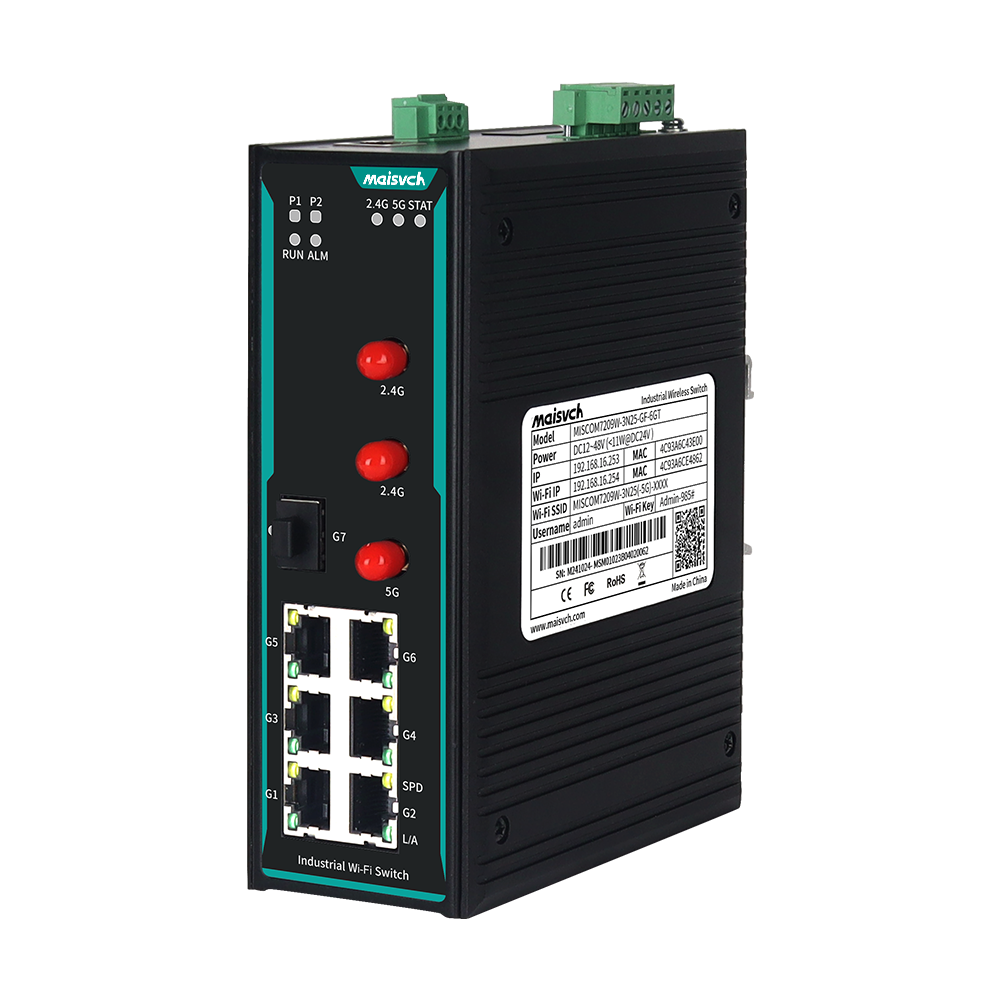

MISCOM7209W-3N25-GF-6GT ist ein Layer-2-Gigabit-Managed-Dualband-WLAN-Industrie-Ethernet-Switch für die DIN-Schiene. Ausgestattet mit Dualband-Antennenschnittstellen (2,4 GHz und 5 GHz) gewährleistet er zuverlässige und schnelle drahtlose Kommunikation für industrielle Anwendungen.
Dank seines Store-and-Forward-Mechanismus erkennt er automatisch Paketfehler, minimiert Übertragungsausfälle und bietet stabiles, schnelles Gigabit-Netzwerk. Dank seiner industrietauglichen Komponenten, dem robusten Gehäuse aus Aluminiumlegierung und dem weiten Betriebstemperaturbereich von -40 °C bis +75 °C gewährleistet dieser Switch zuverlässige Leistung auch in rauen Umgebungen. Der MISCOM7209W-3N25 bietet mehr als nur Konnektivität und erweiterte Funktionen wie AP-Modus, AC-Steuerung, Fast Roaming, POE und mehr für ein nahtloses Netzwerkmanagement. Er unterstützt wichtige Industrieprotokolle wie MW-RingV2, EAPS, ERPS, VLAN, STP/RSTP/MSTP, QOS und SNMP und ist damit die perfekte Lösung für sichere und effiziente industrielle Kommunikationsnetzwerke. Umfangreiche Tests auf Temperaturtoleranz, Sicherheit und EMV gewährleisten zuverlässige Leistung auch in anspruchsvollsten Industrieumgebungen. Ob für die Fabrikautomatisierung, Energienetze oder Fernüberwachung: Das MISCOM7209W-3N25 sorgt dafür, dass Ihr Netzwerk reibungslos und effizient läuft.
| Software | |
| Umschalten | l Unterstützt Portkonfiguration, Portgeschwindigkeitsbegrenzung, Sturmunterdrückung, Sturmerkennung, Portaggregation, LACP, Portstatistiken
l Unterstützt 802.1Q VLAN, Port/MAC/Protokoll/Subnetz-basiertes VLAN, GVRP, Port-Isolation l Unterstützt MAC-Adressalterung und statische Unicast-MAC-Adressbindung |
| AP | l Unterstützt AC-Steuerung, SSID-Verbergung, Benutzerisolierung, WDS, 802.11k/v/r Fast Roaming
l Unterstützt die Liste der drahtlosen Benutzer sowie die Black- und Whitelist l Unterstützt IPv4/IPv6 Ping, IPv4/IPv6 Traceroute, Nslookup, Erfassen von Netzwerkpaketen l Unterstützt Zeitzone, NTP-Client/Server, geplante Crontab-Aufgaben, Remote-/Lokal-Protokolle. l Unterstützung für Benutzerrechteverwaltung, SSH-Zugriff, HTTP/HTTPS-Ports, Zertifikat-Uploads l Unterstützt Online-Neustart, zeitgesteuerten Neustart, Sichern/Wiederherstellen der Konfiguration, Flashen der Firmware und Wiederherstellen der Werkseinstellungen. |
| Redundanz | l Unterstützt die private Ringnetzwerktechnologie MW-RingV2
l ERPS-Unterstützung l Unterstützt EAPS l Unterstützt MSTP, kompatibel mit RSTP/STP |
| Multicast | l Unterstützt IGMP-Snooping
l GMRP unterstützen |
| Sicherheitsmanagement | l Unterstützt HTTP-, HTTPS-, TELNET- und SSH-Zugriffskontrolle
l Unterstützt ACL-Zugriffskontrolllisten l Unterstützt 802.1X-Port-Authentifizierung und MAC-Adress-Authentifizierung l Unterstützt Loopback-Erkennung, Alarm bei doppelter Stromversorgung, Klingelalarm und IP-Konfliktalarm |
| Verwaltung und Wartung | l Unterstützt POE-Management, maximale Leistung und Prioritätskonfiguration
l Unterstützt QoS, SNMP v1/v2c, SNMPv1/v2c Trap, RMON, LLDP l Unterstützt Portspiegelung, Ping, Traceroute l Unterstützt Benutzerberechtigungsverwaltung, Systemprotokoll, SNTP-Client l Unterstützt Online-Neustart, Werksreset, System-Upgrade, Hoch- und Herunterladen von Konfigurationsdateien l Unterstützt MW-NMPv2, MixView, MaxView-Verwaltung |
| Wi-Fi 5 Funkfrequenz | |
| WLAN-Standard | 2,4 GHz 802.11b/g/n, 5 GHz 802.11a/n/ac |
| Frequenzband | 2,412 GHz bis 2,484 GHz, 5,18 GHz bis 5,825 GHz |
| Bandbreite | 20 MHz/40 MHz/80 MHz |
| TX-Leistung | l IEEE 802.11ac: 12±2dBm @Ht80 MCS9 /5GHz-Band
l IEEE 802.11ac: 16±2dBm @Ht80 MCS0 /5GHz-Band l IEEE 802.11n: 13-16 dBm @HT20/40 MCS7 l IEEE 802.11g: 14-17 dBm bei 54 MHz l IEEE 802.11b: 16–20 dBm bei 11 MHz |
| RX-Empfindlichkeit | l VHT80 MCS9: -58dBm@10%PER(MCS9) /5GHz-Band
l HT40 MCS7: -69dBm@10% PER(MCS7) l HT20 MCS7: -71dBm@10% PER(MCS7) l 54M: -75dBm@10% PER l 11M: -88dBm@8% PER |
| Theoretische Übertragungsrate | l Das 2,4-GHz-Band 2T2R hat eine maximale Übertragungsrate von 300 Mbit/s bei einer Bandbreite von 40 MHz.
l Das 5-GHz-Band 1T1R in 80 MHz Bandbreite hat eine maximale Übertragungsrate von 433 Mbit/s. l Gesamte WLAN-Geschwindigkeit 733 Mbit/s |
| Umschalten | |
| Switch-Fähigkeit | Speichern und Weiterleiten |
| Backplane-Bandbreite | 24 Gbit/s |
| Puffergröße | 4Mbit |
| Jumbo-Rahmengröße | 16379 Byte |
| MAC-Tabellengröße | 8K |
| Schnittstelle | |
| Glasfaseranschluss | 1/3*1000Base-X SFP-Ports |
| Kupferhafen | |
| POE-Kupferanschluss | l 6 * 10/100/1000Base-T(X) Gigabit-POE-RJ45-Ports mit automatischer Erkennung, unterstützen Voll-/Halbduplex, Auto MDI/MDI-X;
l Die POE-Stromversorgung entspricht dem IEEE802.3af/at-Standard, die maximale Ausgangsleistung eines POE-Ports beträgt 30 W; l POE-Stromversorgungspins: 1 und 2 sind positiv, 3 und 6 sind negativ. |
| Antenne | 2×2,4GHz-Antennenanschlüsse, 1×5GHz-Antenne, beide mit SMA-K (Außengewinde, Innenloch) |
| Relais | 1 * Relais-Alarmausgang, 5,08 mm Abstand, 3-poliger Klemmenblock |
| KONSOLE | 1* RJ45-Konsolenanschluss, RS232-Signal für die Konfiguration |
| Taste | Werksneustart |
| Status-LED | Power-LED, Betriebs-LED, Alarm-LED, 2,4G-Status, 5G-Status, STAT-Status, POE-Status (POE-Modelle), Glasfaser-Port-Status, Kupfer-Port-Rate und Verbindungs-/Aktivitäts-LED |
| Leistung | |
| Leistungsaufnahme | POE-Modelle: DC48~57V, doppelte Stromversorgungsredundanz, keine Polarität
Nicht-POE-Modelle: DC12~48V, doppelte Stromversorgungsredundanz, Verpolungsschutz |
| Energieaufnahme | POE-Modelle: ＜13 W bei 48 V Gleichstrom (ohne PD)
Nicht-POE-Modelle: ＜13 W@DC12V |
| Verbindung | 5-poliger Klemmenblock mit 5,08 mm Rastermaß |
| Überstromschutz | Ja |
| Physikalische Eigenschaften | |
| Maße | 160 × 58 × 122 mm (ohne DIN-Schienen-Montageclips) |
| Installationen | 35-mm-Standard-DIN-Schienenmontage |
| IP-Code | IP40 |
| Gewicht | Ca. 0,92 kg ohne Antenne (Nicht-POE-Modell)
Ca. 0,96 kg ohne Antenne (POE-Modell) |
| Arbeitsumfeld | |
| Betriebstemperatur | -40℃~+75℃ |
| Lagertemperatur | -40℃~+85℃ |
| Relative Luftfeuchtigkeit | 5%~95% (nicht kondensierend) |
| Industriestandard | |
| EMV | l IEC 61000-4-2 (ESD): Stufe 4
l IEC 61000-4-5 (Überspannung): Stufe 3 ※Ethernet-Anschluss unterstützt 6 kV Blitzschutz l IEC 61000-4-4 (EFT): Stufe 4 |
| Zertifizierung | CE, FCC, RoHS |
| Standardmodell | 1G-Glasfaseranschluss | 1G Kupfer-Port | 1G POE-Anschluss | 2,4-GHz-Antenne | 5-GHz-Antenne | Eingangsspannung |
| MISCOM7209W-3N25-GF-6GT | 1 | 6 | / | 2 | 1 | Dual DC12~48V |
| MISCOM7209W-3N25-3GF-6GT | 3 | 6 | / | 2 | 1 | |
| MISCOM7209W-3N25-GF-6GTPOE | 1 | / | 6 | 2 | 1 | Dual DC48~57V |
| MISCOM7209W-3N25-3GF-6GTPOE | 3 | / | 6 | 2 | 1 |
