4 x 10/100/1000Base-T(X) M12-Ports und 12 x 10/100Base-T(X) M12-Ports Layer 3 Gigabit Managed Embedded Industrial Ethernet Switch

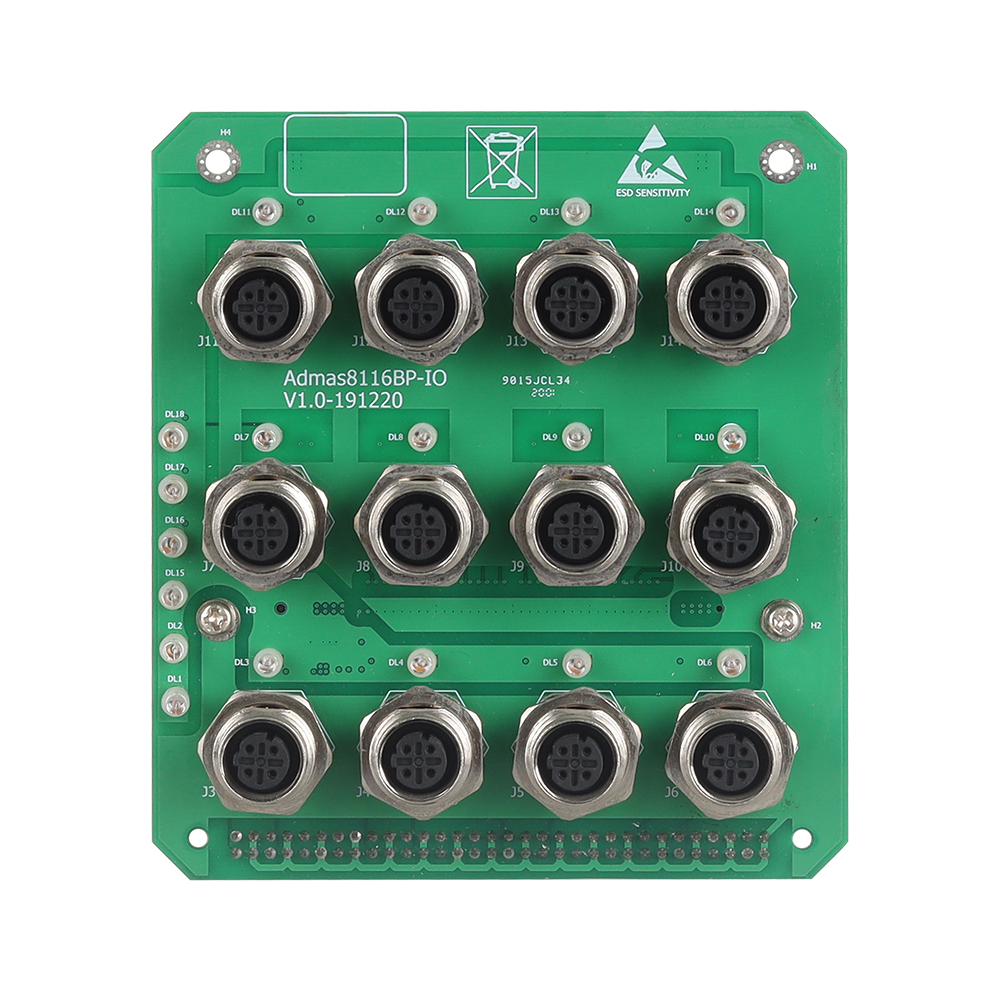

Der Admas8116BP ist ein verwalteter Gigabit-Embedded-Industrie-Ethernet-Switch auf Layer 3. Er unterstützt vier Gigabit-Kupfer-Ports und acht 100Mbit/s-Kupfer-Ports. Die Schnittstellenkarte verfügt über vier Gigabit- und acht 100Mbit/s-Kupfer-Ports. Der M12-Anschluss erfüllt die Anforderungen der Schienenverkehrsindustrie und gewährleistet eine sichere und stabile Verbindung, die auch in Umgebungen mit starken Vibrationen eingesetzt werden kann. Die Backplane führt vier Fast-Ethernet-Ports über Harting-Steckverbinder aus. Die Gigabit-Kupfer-Ports unterstützen zwei Bypass-Funktionen, die nach einem Stromausfall direkt aktiviert werden können. Sie umgehen die fehlerhaften Knoten, um Netzwerkunterbrechungen zu vermeiden und einen normalen Netzwerkbetrieb sicherzustellen.
Dieses Produkt nutzt einen Store-and-Forward-Mechanismus, der robuste Bandbreitenverarbeitungsfunktionen bietet, Paketfehler automatisch erkennt, Übertragungsfehler reduziert, Gigabit-Netzwerke problemlos unterstützt und eine stabile, zuverlässige und effiziente Datenübertragung gewährleistet. Das Produkt ist mit industrietauglichen Komponenten ausgestattet und verfügt über ein hochwertiges Systemdesign und eine hochwertige Produktionssteuerung. Es ist einschiebbar und arbeitet in einem weiten Temperaturbereich von -40 °C bis +70 °C.
Der Layer-3-Switch Admas8116BP entspricht den wichtigsten Kommunikationsstandards im industriellen Bereich und erfüllt die technischen Anforderungen an Echtzeitkommunikation und Netzwerksicherheit. Das Produkt bietet verschiedene Möglichkeiten zur Switch-Verwaltung, z. B. Zugriff auf die Switch-Befehlszeile (CLI) über den CONSOLE-Port oder TELNET/SSH-Protokolle, Zugriff auf die Weboberfläche des Switches über HTTP/HTTPS und Zugriff auf die Geräte-MIB über das SNMP-Protokoll. Er unterstützt außerdem verschiedene Netzwerkprotokolle und Industriestandards wie RIP, OSPF, VRRP, PIM, EAPS, ERPS, STP/RSTP/MSTP, VLAN, QoS, LACP, IGMP, IGMP-Snooping, GMRP, LLDP, 802.1X, ACL, DHCP, SNTP, Portspiegelung, Ping, Tracert usw. Er unterstützt Systemverwaltungsfunktionen wie das Hoch- und Herunterladen von Konfigurationsdateien, Online-Firmware-Upgrades und mehr. Das Produkt kann in zahlreichen Bereichen eingesetzt werden, darunter umfassende Energie, intelligente Städte, Schienenverkehr, intelligenter Verkehr, intelligente Fabriken, industrielle Automatisierung und mehr.
| Spezifikation | |
| Software | |
| Umschalten | Unterstützt Portkonfiguration, Portratenbegrenzung, Sturmunterdrückung, Sturmerkennung, statische Portaggregation und LACP.
Unterstützt 802.1Q VLAN, VLAN-Partitionierung basierend auf Port, MAC-Adresse, Subnetz und Protokoll, GVRP und Port-Isolierung. Unterstützt MAC-Adressalterung, statische MAC-Adressweiterleitung und -filterung sowie MAC-Adressbindung mit Lernbeschränkungen |
| Redundanz | Unterstützt die private Ringnetzwerktechnologie MW-RingV2
Unterstützt EAPS und ERPS Unterstützt STP, RSTP und MSTP |
| Multicast | Unterstützt IGMPv1/v2/v3 und IGMP Snooping
Unterstützt statisches Multicast mit GMRP Unterstützt PIM-DM (Protocol Independent Multicast – Dense Mode) und PIM-SM (Protocol Independent Multicast – Sparse Mode) |
| Routenplanung | Unterstützt statisches Routing
Unterstützt dynamische Routing-Protokolle RIPv1/v2 und OSPF Unterstützen Sie VRRP |
| Sicherheitsmanagement | Unterstützt die Zugriffsmethoden HTTP, HTTPS, TELNET und SSH
Unterstützt ACL (Access Control List) zum Filtern von Daten auf den Ebenen 2 bis 4 Unterstützt 802.1X-Port-Authentifizierung und MAC-Adress-Authentifizierung Unterstützt Loopback-Erkennung und Alarme |
| Verwaltung und Wartung | Unterstützt DHCP-Client/Server/Relay/Snooping
Unterstützt QoS (Quality of Service), SNMP v1/v2c/v3, SNMPv1/v2c Traps und LLDP Unterstützt Portspiegelung, Ping und Tracert Unterstützt Benutzerzugriffskontrolle, Systemprotokolle, Synchronisierung der lokalen Zeiteinstellungen und SNTP-Netzwerkzeitsynchronisierung Unterstützt Online-Neustart, Zurücksetzen auf Werkseinstellungen, System-Upgrade und Hoch-/Herunterladen von Konfigurationsdateien Unterstützung der zentralen Verwaltung durch einheitliche Software auf höherer Ebene |
| Switch-Fähigkeit | |
| Verarbeitungstyp | Speichern und Weiterleiten |
| Backplane-Bandbreite | 128 Gbit/s |
| Puffergröße | 12 Mbit |
| MAC-Tabellengröße | 16K |
| Schnittstelle | |
| 1G Kupfer-Port | 4 x 10/100/1000Base-T(X)-Kupferports mit automatischer Erkennung, M12-Anschluss (X-Code 8-polige Buchse), unterstützt Voll-/Halbduplex und Auto-MDI/MDI-X. Es werden zwei Bypass-Funktionen unterstützt: Port 1 und Port 2 bilden einen Bypass-Satz, Port 3 und Port 4 einen weiteren. |
| 100M Kupfer-Port | 12 x 10/100Base-T(X)-Kupferanschlüsse mit automatischer Erkennung, 8*M12-Anschlüsse (D-Code 4-polige Buchse) und 4 Anschlüsse werden durch die Rückwandplatine herausgeführt. Unterstützt Voll-/Halbduplex und Auto-MDI/MDI-X |
| KONSOLE | 1 CONSOLE-Port, RS232-Signal-RJ45-Port, wird für das Debuggen des Geräts und die Befehlszeilenkonfiguration verwendet |
| Status-LED | Stromanzeige, Betriebsanzeige, Portanzeige |
| Stromversorgung | |
| Eingangsspannung | DC24V |
| Energieaufnahme | ＜10 W (Volllast) |
| Verbindung | 09062486826 (Harting-Stecker, gebogene Buchse) |
| Physikalische Eigenschaften | |
| Maße | 157×104×116,5 mm (ohne Panel) |
| Installationen | Einschieben |
| Gewicht | 0,65 kg |
| Arbeitsumfeld | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -40℃~+85℃ |
| Relative Luftfeuchtigkeit | 5%~95% (nicht kondensierend) |
| Industriestandard | |
| EMV | IEC 61000-4-5 (Stoßspannung): Stromversorgung, Netzwerkanschluss: Gleichtakt ±2 kV, Gegentakt ±2 kV |
| Zertifizierung | CE, FCC, RoHS |
| Standardmodell | Gigabit-Kupfer-Port | 100M Kupfer-Port | Eingangsspannung |
| Admas8116BP | 4 | 12 | DC24V |
